Като доставчик на охладени модули за камери, често срещам запитвания от клиенти относно охлаждащия механизъм на тези усъвършенствани устройства. В този блог ще се задълбоча в детайлите на охлаждащия механизъм, като хвърлям светлина върху това как работи и защо е от решаващо значение за работата на охладените модули на камерата.
Основите на охлажданите модули на камерата
Охлаждаемите модули на камерата са проектирани да заснемат висококачествени изображения в различни приложения, като военно наблюдение, научни изследвания и промишлена инспекция. За разлика от неохлажданите модули на камерата, охлажданите използват охлаждаща система за понижаване на температурата на детектора. Това намаляване на температурата е от съществено значение за минимизиране на топлинния шум, подобряване на чувствителността на детектора и подобряване на цялостното качество на изображението.
Видове охладителни механизми
Охладители с цикъл на Стърлинг
Един от най-разпространените охлаждащи механизми, използвани в охлажданите модули на камерата, е охладителят с цикъл на Стърлинг. Този тип охладител работи на базата на цикъла на Стърлинг, който се състои от четири основни процеса: изотермично компресиране, постоянен обем - отстраняване на топлината, изотермично разширение и постоянен - обемно добавяне на топлина.
В охладител с цикъл на Стърлинг работен газ (обикновено хелий) се компресира и разширява в затворена система. Процесът на компресия генерира топлина, която се отстранява през топлообменник. Разширеният газ след това абсорбира топлина от детектора, охлаждайки го. Този непрекъснат цикъл на компресия и разширение позволява на охладителя с цикъл на Стърлинг да поддържа ниска температура за детектора.
Предимството на охладителите с цикъл на Стърлинг е тяхната висока ефективност на охлаждане. Те могат да постигнат много ниски температури, често достигащи под -70°C, което значително намалява топлинния шум в детектора. Те обаче имат и някои недостатъци. Охладителите с цикъл на Стърлинг са относително сложни и скъпи за производство. Те също изискват редовна поддръжка поради движещите се части в системата.
Термоелектрически охладители (TEC)
Термоелектрическите охладители, известни още като охладители на Пелтие, са друг тип охлаждащ механизъм, използван в охлажданите модули на камерата. TECs работят въз основа на ефекта на Пелтие, който гласи, че когато електрически ток преминава през кръстовище на два различни проводника, топлината или се абсорбира, или се освобождава в кръстовището.
В термоелектрическия охладител няколко двойки термоелектрически материали (обикновено бисмутов телурид) са свързани последователно. Когато се приложи електрически ток, едната страна на TEC става студена, докато другата страна се нагрява. Студената страна е в контакт с детектора, абсорбирайки топлина от него, а горещата страна е свързана с радиатор, за да разсейва топлината.
TEC имат няколко предимства. Те са прости по дизайн, нямат движещи се части и са сравнително евтини в сравнение с охладителите с цикъл на Стърлинг. Те също имат бързо време за реакция, което означава, че могат бързо да регулират мощността на охлаждане според температурните изисквания на детектора. Въпреки това, тяхната ефективност на охлаждане е по-ниска от тази на охладителите с цикъл на Стърлинг. TEC обикновено се използват в приложения, където е достатъчно умерено охлаждане, като например в някои потребителски клас охлаждани модули на камери.
Значение на охлаждането в модулите на камерата
Охлаждащият механизъм в охладените модули на камерата играе решаваща роля за тяхната работа. Ето някои от основните причини, поради които охлаждането е толкова важно:
Намаляване на топлинния шум
Топлинният шум е основен източник на смущения в детекторите на камерите. При по-високи температури електроните в материала на детектора се движат произволно, създавайки нежелани електрически сигнали, които могат да влошат качеството на изображението. Чрез охлаждане на детектора топлинната енергия на електроните се намалява, което води до по-малко произволно движение и по-нисък топлинен шум. Това води до по-ясни, по-подробни изображения с по-добър контраст.
Подобряване на чувствителността
Чувствителността на детектора на камерата е свързана със способността му да открива слаби сигнали. Охлаждането на детектора може да увеличи неговата чувствителност чрез намаляване на нивото на фоновия шум. Когато шумът е сведен до минимум, детекторът може по-лесно да открие малки промени във входящото инфрачервено лъчение, което позволява по-добро откриване на бледи обекти или фини температурни разлики.
Подобряване на стабилността на изображението
Топлинните колебания в детектора могат да причинят нестабилност на изображението, като например трептене или отклонение на изображението. Охлаждането на детектора помага за поддържане на стабилна температура, като намалява тези топлинни ефекти и гарантира, че изображенията остават резки и стабилни във времето.
Нашите охладени модули на камерата и техните охлаждащи механизми
Като доставчик на охладени модули за камери, ние предлагаме гама от продукти с различни охлаждащи механизми, за да отговорим на разнообразните нужди на нашите клиенти.

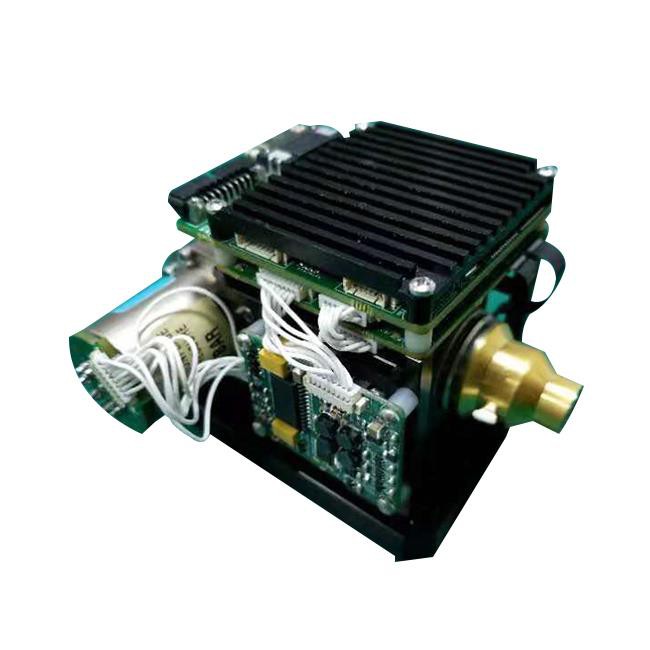

НашитеМини термокамерае компактен и лек охлаждан модул на камерата, който използва термоелектрически охладител. Той е идеален за приложения, при които размерът и цената са важни фактори, като например в безпилотни летателни апарати (UAV) и ръчни термовизионни устройства. TEC в този модул осигурява достатъчно охлаждане за намаляване на топлинния шум и подобряване на качеството на изображението, докато малкият му размер и ниската консумация на енергия го правят лесен за интегриране в различни системи.
НашитеОхладено ядро за термично изображениее предназначен за приложения с висока производителност. Той разполага с охладител с цикъл на Стърлинг, който предлага превъзходна ефективност на охлаждане и може да постигне изключително ниски температури. Това ядро е подходящо за военни и научни приложения, където високата чувствителност и ниският шум са от съществено значение. Охладителят с цикъл на Стърлинг гарантира, че детекторът работи при оптимална температура, осигурявайки ясни и точни топлинни изображения.
НашитеСистема с охлаждаща термична камерае цялостно решение, което съчетава охладен модул на камера с усъвършенствани алгоритми за обработка на изображения. Той използва комбинация от охладител с цикъл на Стърлинг и термоелектрически охладител, за да осигури ефективно и прецизно охлаждане. Тази система е способна да предоставя топлинни изображения с висока разделителна способност в различни предизвикателни среди, което я прави подходяща за индустриални инспекции, наблюдение и изследователски приложения.
Свържете се с нас за поръчки
Независимо дали сте във военния, научноизследователския или индустриалния сектор, нашите модули с охлаждаща камера могат да ви осигурят висококачествените решения за изображения, от които се нуждаете. Ако се интересувате от нашите продукти или имате въпроси относно охлаждащия механизъм или други аспекти на нашите охладени модули на камерата, моля не се колебайте да се свържете с нас. Нашият екип от експерти е готов да ви помогне да изберете правилния продукт за вашето приложение и да ви предостави подробна техническа поддръжка.
Референции
- „Термично изображение: основи, изследвания и приложения“ от JM Maldague
- „Наръчник за технология за инфрачервено откриване“ от SD Gunapala и JK Liu
- „Термоелектрическо охлаждане и генериране на енергия“ от Г. Джефри Снайдер и Тери М. Трит
